환원제의 화학 반응에 의해서 도금액 속의 금속이온을 금속으로서 석출시키는 도금 방법으로 산성의 도금액에서
환원 석출 하는 것이 니켈도금입니다. 일반적으로 PH4.5～5.5의 약산성을 사용하고 있으며 동일
농도의 차아인산을 환원제로 사용 했을 경우 도금 피막속의 인(P) 함유량은 PH가 낮은쪽이 많습니다.
무전해 니켈도금은 도금액과 균등하게 제품이 접촉하고 있으면 동일한 두께로 하는 것이 가능하며 전기도금에
비교해서 균일 석출이 양호합니다.
① 주반응 : Ni+2 + H2PO2-+ H2O → Ni0 + H2PO3- + 2H+
② 부반응 : H2O + H2PO2- → H2PO3- + H2↑

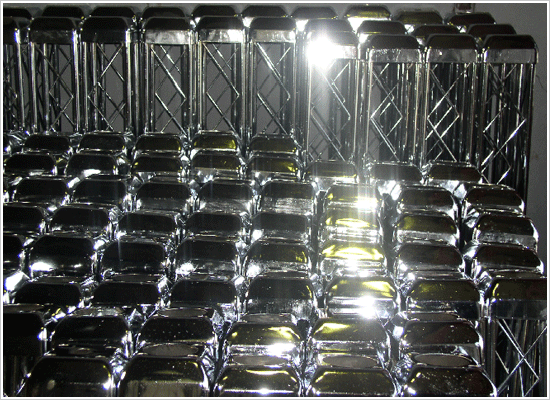

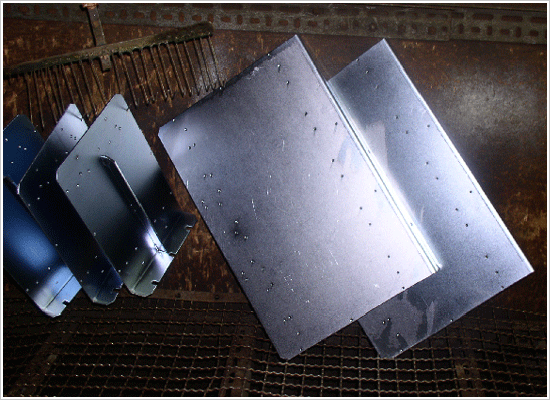

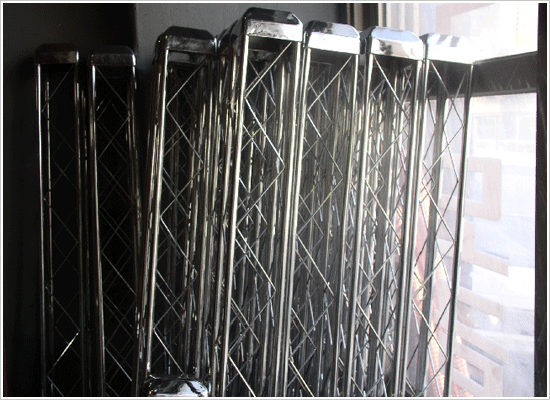

무전해 니켈도금의 장점
무전해 NI 도금의 장점은 제품의 사용 목적 및 재질에 따라 요구 특성이 차이가 있을 수 있으나
일반적으로 다음과 같은 장점이 있습니다.
● 금속적 감촉이 있습니다
● 빛을 반사해서 존재를 강조합니다.
● 경면 끝마무리를 할수 있습니다.
● 두께를 가감할 수 있습니다.
● 내열성이 있습니다.
● 내마모성이 있습니다.
● 내오염성이 있습니다.
● 크기 형상에 제한이 없습니다.
● 균일한 두께로 할 수 있습니다.
무전해 니켈도금적용시 고려사항
1. 도금의 설계반영 유무
- 소재, 경도, 가공면의 거칠기등 설계시 도금을 위한 사전 검토가 이루어져야 합니다.
- 설계시 조립 공차등의 spec 결정시 도금두께등이 반영되어야 합니다.
2. 도금종류의 선택
- 소재의 종류와 도금의 목적, 특성, 장단점을 고려하여 선택하여야 합니다.
3. 도금 품질의 결정
- 제품의 용도, 특성등을 고려 하여 도금두께등 도금 품질을 결정합니다.
무전해 니켈도금의 기계적특징
1. 도금 두께의 균일성
무전해 니켈 도금은 전기 도금법과 달라서 도금 두께의 분포는 건류 분포에 영향되지 않기 때문에 도금층이
매우 균일하고 도금 두께가 125㎛정도 까지는 도금 후의 도금 표면 마무리 연마가 필요 없을 정도로
매우 균일하게 도금층이 형성된다.따라서 일정한 두께나 정밀한 도금 두께의 분포를 원하는 경우 활용
효과가 크게 기대된다.
2. 내 마모성
무전해 도금은 도금 자체의 단단함은 일반적으로 HV 500정도로 전기 도금에 의해서 얻어진 니켈
도금에 비해서 높은 것이다. 또한 여기에 열처리를 가하면 더욱더 단단함이 높아진다.예를들어 400℃,
1시간의 처리에 의해서 비정질고용체에서 NI3P가 석출되어 석출경화를 일으켜 HV 900-1000
까지 달하게 된다. 이값은 경질 도금에 필적하는 DATA 입니다.
